Inštalácia upínacieho ultrazvukového prietokomeru na kovovú rúrku je úlohou, ktorá si vyžaduje presnosť, pochopenie zariadenia a znalosť procesu inštalácie. Ako popredný dodávateľ ultrazvukových riešení prietokomerov sme tu, aby sme vás previedli týmto procesom krok za krokom.
Pochopenie základov upínacích ultrazvukových prietokomerov
Upínacie ultrazvukové prietokomery sú neinvazívne zariadenia, ktoré merajú prietok kvapalín v potrubí bez potreby rezania do potrubia. Fungujú na princípe ultrazvukových vĺn. Keď sa ultrazvukové vlny prenášajú cez stenu potrubia a kvapalinu vo vnútri, prúdenie kvapaliny ovplyvňuje čas prechodu vĺn. Meraním tejto zmeny doby prechodu môže prietokomer vypočítať prietok kvapaliny.

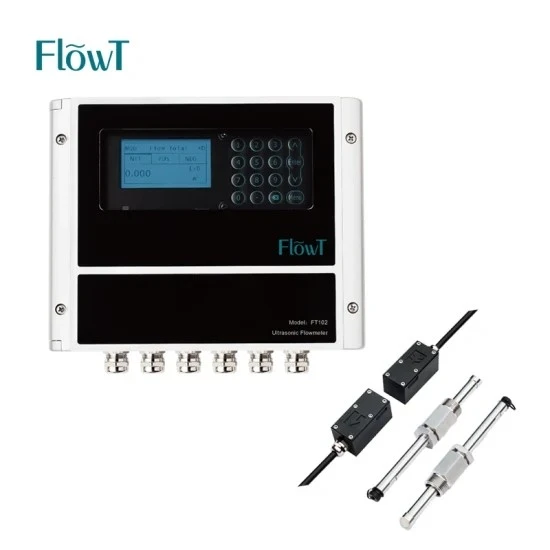

Na trhu sú k dispozícii rôzne typy upínacích ultrazvukových prietokomerov. Napríklad,Ultrazvukový prietokomer s vysokou presnosťou nástenného upínacieho typuponúka vysokú presnosť merania prietokov a dá sa jednoducho namontovať na stenu v blízkosti potrubia. TheUltrazvukový prietokomer času prechoduje založený na princípe tranzitného času a je vhodný pre širokú škálu aplikácií. ADigitálny mikro mini ultrazvukový prietokomer s nízkym prietokomje určený na presné meranie nízkych prietokov.
Predinštalačné prípravy
Pred začatím procesu inštalácie je potrebné vykonať niekoľko dôležitých krokov.
Kontrola potrubia
Najprv skontrolujte kovové potrubie, kde plánujete nainštalovať prietokomer. Potrubie by malo byť čisté, bez hrdze, vodného kameňa a akýchkoľvek iných nečistôt. Znečistené potrubie môže rušiť prenos ultrazvukových vĺn a ovplyvniť presnosť merania prietoku. Na odstránenie nečistôt z povrchu potrubia použite čistič rúrok alebo brúsny papier.
Materiál a rozmery potrubia
Určite materiál a rozmery potrubia. Rôzne materiály potrubia majú rôzne vlastnosti prenosu ultrazvuku, čo môže ovplyvniť výkon prietokomeru. Presne zmerajte vonkajší priemer potrubia, pretože táto informácia je rozhodujúca pre výber vhodného snímača a nastavenie prietokomeru.
Vlastnosti kvapaliny
Pochopte vlastnosti kvapaliny pretekajúcej potrubím. Faktory ako hustota, viskozita a teplota kvapaliny môžu ovplyvniť presnosť merania prietoku. Uistite sa, že prietokomer, ktorý si vyberiete, je kompatibilný s kvapalinou v potrubí.
Výber správneho miesta na inštaláciu
Miesto, kde nainštalujete upínací ultrazvukový prietokomer, je rozhodujúce pre presné meranie.
Rovný chod potrubia
Vyberte časť potrubia, ktorá má priamy priebeh. Priamy priebeh potrubia zaisťuje, že prúdenie kvapaliny je laminárne, čo je ideálne pre presné ultrazvukové meranie. Odporúčané priame vedenie potrubia pred miestom inštalácie je minimálne 10-násobok priemeru potrubia a za ním je minimálne 5-násobok priemeru potrubia.
Vyhýbanie sa turbulenciám
Neinštalujte prietokomer v blízkosti ventilov, kolien, čerpadiel alebo iných komponentov, ktoré môžu spôsobiť turbulencie v prúde kvapaliny. Turbulencia môže narušiť ultrazvukové vlny a viesť k nepresným meraniam prietoku.
Kroky inštalácie
Po dokončení predinštalačných príprav a výbere správneho miesta môžete spustiť proces inštalácie.
Montáž snímača
Vyčistite miesto na potrubí, kde budete montovať snímače. Naneste tenkú vrstvu spojovacieho gélu na povrchy snímačov, aby ste zabezpečili dobrý akustický kontakt medzi snímačmi a stenou potrubia. Snímače umiestnite na potrubie na príslušné miesta podľa pokynov prietokomera. Uistite sa, že snímače sú správne zarovnané a pevne pripevnené k potrubiu.
Elektroinštalácia
Pripojte snímače k prietokomeru pomocou dodaných káblov. Dodržiavajte schému zapojenia v používateľskej príručke, aby ste zaistili správne pripojenie. Uistite sa, že káble sú správne izolované a chránené pred poškodením.
Konfigurácia
Zapnite prietokomer a nakonfigurujte ho podľa vlastností potrubia a kvapaliny. Do prietokomeru zadajte priemer potrubia, materiál potrubia, typ kvapaliny a ďalšie relevantné parametre. Prietokomer použije tieto informácie na presný výpočet prietoku.
Kalibrácia
Po dokončení inštalácie a konfigurácie vykonajte kalibráciu prietokomeru. To môže zahŕňať porovnanie údajov prietokomera so známym prietokom alebo použitie kalibračného zariadenia. V prípade potreby upravte nastavenia prietokomeru, aby ste zabezpečili presné meranie.
Testovanie a odstraňovanie problémov
Po dokončení inštalácie a kalibrácie otestujte prietokomer, aby ste sa uistili, že funguje správne.
Meranie prietoku
Skontrolujte displej prietokomeru, či ukazuje správny prietok. Porovnajte namerané hodnoty s očakávaným prietokom, aby ste overili presnosť merania.
Riešenie problémov
Ak narazíte na nejaké problémy, ako sú nepresné údaje alebo žiadne zobrazenie, pozrite si návod na riešenie problémov. Bežné problémy môžu zahŕňať zlý kontakt snímača, nesprávnu konfiguráciu alebo poškodené káble.
Údržba a starostlivosť
Na zabezpečenie dlhodobého výkonu upínacieho ultrazvukového prietokomeru je potrebná pravidelná údržba a starostlivosť.
Upratovanie
Pravidelne čistite snímače a povrch potrubia, aby ste odstránili všetky nečistoty alebo nečistoty, ktoré sa môžu časom nahromadiť. To pomôže udržať dobrý akustický kontakt a presné meranie.
Inšpekcia
Skontrolujte snímače a káble, či nevykazujú známky poškodenia alebo opotrebovania. Okamžite vymeňte všetky poškodené komponenty, aby ste predišli chybám merania.
Aktualizácie softvéru
Udržujte softvér prietokomeru aktuálny. Aktualizácie softvéru môžu zlepšiť výkon a funkčnosť prietokomeru.
Záver
Inštalácia upínacieho ultrazvukového prietokomeru na kovovú rúrku je jednoduchý proces, ak budete postupovať podľa správnych krokov a pokynov. Ako dodávateľ ultrazvukových prietokomerov sme odhodlaní poskytovať našim zákazníkom vysokokvalitné produkty a profesionálnu podporu. Ak máte akékoľvek otázky alebo potrebujete pomoc s procesom inštalácie, neváhajte nás kontaktovať pre obstarávanie a ďalšie diskusie. Tešíme sa na spoluprácu pri plnení vašich potrieb v oblasti merania prietoku.
Referencie
- "Príručka k ultrazvukovému prietokomeru" - Komplexný sprievodca princípmi a aplikáciami ultrazvukových prietokomerov.
- Návody na použitie výrobcu pre upínacie ultrazvukové prietokomery.
