Ultrazvukové prietokomery pracujú tak, že prenášajú vysokofrekvenčné zvukové vlny cez kvapalinu a merajú buď časový rozdiel signálov putujúcich proti prúdu a po prúde, alebo frekvenčný posun vĺn odrazených časticami v prúde. Tieto merania priamo korelujú s rýchlosťou tekutiny, ktorú merač premieňa na objemové prietoky pomocou známej plochy prierezu potrubia.
Fyzika v pozadí ultrazvukového merania prietoku
Jadrom ultrazvukového merania prietoku je jednoduchý, ale účinný princíp: zvukové vlny sa pohybujú cez tekutiny rýchlosťou ovplyvnenou pohybom tekutiny. Keď tekutina prúdi potrubím, buď zrýchľuje alebo spomaľuje ultrazvukové signály v závislosti od ich smeru vzhľadom na tok.
Technológia sa opiera o piezoelektrické meniče - špecializované keramické kryštály, ktoré premieňajú elektrickú energiu na mechanické vibrácie a naopak. Keď cez tieto kryštály prechádza striedavý elektrický prúd, vibrujú pri frekvenciách typicky medzi 25 kHz a 5 MHz, čo je výrazne nad rozsahom ľudského sluchu 20 Hz až 20 kHz. Tieto vibrácie vytvárajú ultrazvukové vlny, ktoré sa šíria cez stenu potrubia a do prúdiacej tekutiny.
Rýchlosť zvuku vo vode pri izbovej teplote je približne 1 480 metrov za sekundu. Táto základná rýchlosť sa však mení, keď sa samotná voda pohybuje. Zvuková vlna, ktorá sa pohybuje s prúdom, má kumulatívnu rýchlosť (rýchlosť zvuku + rýchlosť prúdenia), zatiaľ čo vlna idúca proti prúdu narazí na zníženú rýchlosť (rýchlosť zvuku - rýchlosť prúdenia). Tento diferenciál tvorí matematický základ pre meranie tranzitného času.
Prietokomery doby prepravy: Meranie časových rozdielov
Ultrazvukové prietokomery doby prechodu, tiež nazývané prietokomery, predstavujú najbežnejší typ v priemyselných aplikáciách. Predpokladá sa, že globálny trh s jednocestnými/dvojcestnými ultrazvukovými prietokomermi s časom prechodu dosiahne do roku 2034 1,92 miliardy USD, čo predstavuje väčšinu trhu s ultrazvukovými prietokomermi.
Proces merania

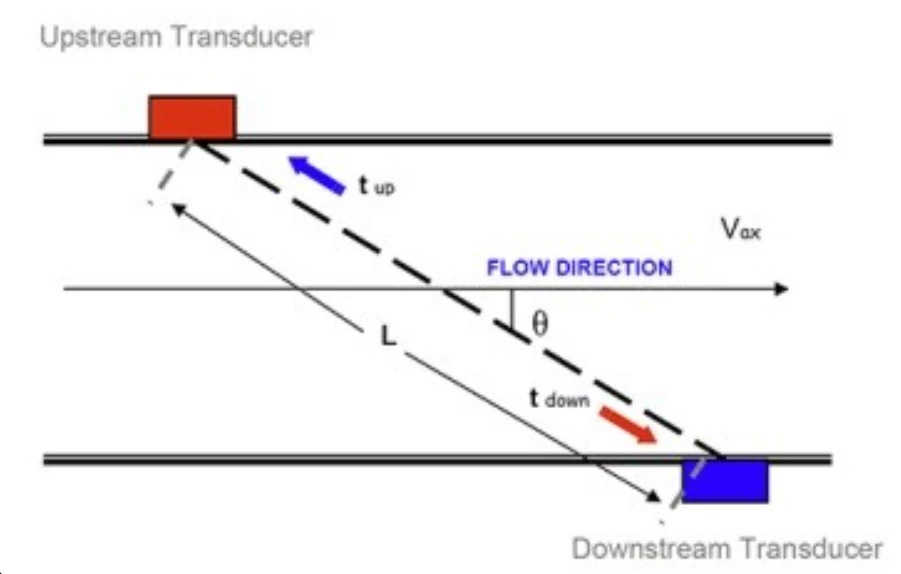

Systém času prechodu používa dva prevodníky namontované na opačných stranách potrubia pod uhlom k smeru toku. Tieto prevodníky striedajú režimy vysielania a príjmu. Prvý prevodník vysiela ultrazvukový impulz po prúde (s prietokom) a systém meria čast₁dosiahnutie druhého prevodníka trvá. Potom sa proces obráti: druhý prevodník vyšle impulz proti prúdu (proti prúdu) a systém zaznamená čast₂.
Časový rozdiel Δt=t₂ - t₁ je priamo úmerný priemernej rýchlosti tekutiny pozdĺž dráhy ultrazvuku. Keďže dĺžka dráhy a uhol sú známe konštanty, merač vypočíta rýchlosť pomocou tohto vzorca:
v=(L / 2 cos θ) × [(t₂ - t₁) / (t₁ × t₂)]
kde:
v=rýchlosť tekutiny
L=dĺžka cesty medzi prevodníkmi
θ=uhol snímačov vzhľadom na os potrubia
t₁=čas prechodu po prúde
t₂=čas prepravy proti prúdu
Konfigurácie cesty
Merače môžu byť konfigurované s jednocestnými, dvojcestnými alebo viaccestnými meracími systémami v závislosti od požiadaviek na presnosť a dynamiku tekutín. Jednocestné merače fungujú dobre pre čisté kvapaliny s rovnomerným profilom prietoku, pričom dosahujú presnosť ±1-2%. Viaccestné konfigurácie využívajúce tri alebo viac akustických ciest v rôznych polohách naprieč priemerom potrubia môžu dosiahnuť presnosť ± 0,5 % zohľadnením zmien rýchlosti prúdenia v priereze potrubia.
Viaccestné merače sú obzvlášť cenné v aplikáciách prenosu do úschovy, kde požiadavky na presnosť dosahujú 0,1 percenta, aby sa predišlo nákladným chybám merania v obchodných transakciách.
Dopplerove prietokomery: Meranie frekvenčných posunov
Dopplerovské ultrazvukové prietokomery fungujú na inom princípe, ktorý objavil Christian Doppler v roku 1842. Doppler pozoroval, že zvukové vlny majú kratšie vlnové dĺžky, keď sa ich zdroj približuje k pozorovateľovi, a dlhšie vlnové dĺžky, keď sa vzďaľuje, čím sa vysvetľuje, prečo tón klaksónu stúpa, keď sa auto približuje a klesá, keď sa vzďaľuje.
Prevádzkový princíp
Dopplerov prietokomer prenáša kontinuálny ultrazvukový lúč s pevnou frekvenciou do prúdiacej tekutiny. Tento lúč sa musí stretnúť s reflexnými diskontinuitami - suspendovanými časticami väčšími ako 100 mikrónov, unášanými bublinami plynu alebo turbulentnými vírmi. Tieto reflektory rozptyľujú ultrazvukovú energiu späť do prijímacieho prevodníka.
Pretože sa reflektory pohybujú s tekutinou, spôsobujú frekvenčný posun odrazeného signálu. Ak tekutina prúdi smerom k prevodníku, odrazená frekvencia sa zvyšuje; ak odteká, frekvencia klesá. Tento frekvenčný posun (Dopplerov posun) je úmerný rýchlosti tekutiny.
Vzťah sa riadi touto rovnicou:
Δf=(2 × f₀ × v × cos θ) / c
kde:
Δf=frekvenčný posun
f₀=vysielaná frekvencia
v=rýchlosť tekutiny
θ=uhol lúča
c=rýchlosť zvuku v tekutine
Požiadavky na aplikáciu
Dopplerovské ultrazvukové prietokomery musia mať častice alebo bubliny, aby odrážali ultrazvukové signály, čo si vyžaduje zváženie minimálnych koncentrácií a veľkostí pevných látok alebo bublín, pričom kvapalina prúdi dostatočne rýchlo, aby udržala pevné látky v suspenzii. Vďaka tomu sú Dopplerove merače ideálne pre odpadovú vodu, kaly a prevzdušňované kvapaliny, ale nie sú vhodné pre ultračisté kvapaliny, ako je deionizovaná voda alebo chemikálie farmaceutickej kvality.
Typy s upínaním vs. inline inštalácie
Ultrazvukové prietokomery sa dodávajú v dvoch primárnych inštalačných konfiguráciách, z ktorých každá má odlišné výhody pre rôzne aplikácie.
Technológia Clamp-On ultrazvukového prietokomeru
Upínacie merače predstavujú približne 50 % trhu s ultrazvukovými prietokomermi vďaka ich neinvazívnej inštalácii. Tieto externé snímače sa montujú priamo na vonkajšiu stranu potrubia pomocou spojovacej zmesi na zabezpečenie akustického prenosu. Ultrazvukové signály prenikajú stenou potrubia, prechádzajú prúdiacou tekutinou a vracajú sa cez opačnú stenu.
Upínací ultrazvukový prietokomer eliminuje potrebu rezania potrubia alebo prerušovania prietoku, vďaka čomu je ideálny pre projekty modernizácie alebo aplikácie, kde sú prestoje systému neprijateľné. Sú vhodné pre rôzne veľkosti potrubí a umožňujú meranie korozívnych kvapalín bez poškodenia ultrazvukového snímača. Táto technológia funguje na kovových, plastových a niektorých kompozitných rúrach s priemerom od pol palcov až po viac ako 100 palcov.
Presnosť upnutia však vo veľkej miere závisí od správnej inštalácie. Veľké teplotné zmeny v potrubí alebo nadmerné vibrácie môžu ovplyvniť zarovnanie prevodníka a akustickú väzbu, zatiaľ čo vložkované potrubia vyrobené z medi, betónu, plastu alebo sklolaminátu môžu úplne rozptýliť prenášaný signál alebo zoslabiť spätný signál, čím sa dramaticky zníži presnosť len na ±20 % alebo úplne zabráni prevádzke.
Inline konfigurácia merača
Inline (alebo cievkové) ultrazvukové prietokomery sa inštalujú priamo do potrubia a stávajú sa trvalou súčasťou prietokového systému. Tieto merače vynikajú v aplikáciách vyžadujúcich dlhodobé monitorovanie s vysokou presnosťou, ako je automatizácia procesov, prenos do úschovy a systémy diaľkovej energetiky.
Pretože prevodníky sú v priamom kontakte s kvapalinou alebo sú namontované v presne opracovaných kapsách, inline merače eliminujú neistoty súvisiace s hrúbkou steny potrubia, variáciami materiálu a kvalitou spoja. Táto konfigurácia zvyčajne poskytuje presnosť ±0,5% alebo lepšiu v porovnaní s ±1-2% pre upínacie systémy.
Aplikácie prenosných ultrazvukových prietokomerov
Prenosné ultrazvukové prietokomery kombinujú dobu prechodu alebo Dopplerovu technológiu s batériovým napájaním a ručnou elektronikou. Prenosné ultrazvukové prietokomery sú k dispozícii na pomoc v priemyselných aplikáciách, kde sú potrebné dočasné merania na uvedenie systému do prevádzky, riešenie problémov alebo energetické audity.
Tieto zariadenia zvyčajne zahŕňajú:
Elektronika na batérie (4-8 hodín prevádzky)
Rýchloupínacie prevodníky
Predprogramované knižnice materiálov a veľkostí rúr
Digitálne displeje zobrazujúce prietoky v reálnom čase
Záznam údajov pre analýzu trendov
Prenosnosť ich robí cennými pre technikov v teréne, ktorí potrebujú overiť presnosť merača, diagnostikovať problémy s prietokom alebo vykonávať dočasné merania bez trvalej inštalácie.
Výhody nerušivého ultrazvukového prietokomeru
Nerušivý dizajn ultrazvukového prietokomeru ponúka niekoľko presvedčivých výhod oproti tradičným nástrojom v štýle vkladania:
Žiadna strata tlaku: Keďže prevodníky neprenikajú do prúdu prúdu, vytvárajú nulový pokles tlaku. Toto je kritické v systémoch s gravitačným plnením alebo pri nízkotlakových aplikáciách, kde aj minimálne obmedzenia môžu narušiť prevádzku.
Žiadne riziko kontaminácie: Merací systém nikdy neprichádza do kontaktu s procesnou tekutinou, vďaka čomu je ideálny pre sanitárne aplikácie v potravinárskom, nápojovom a farmaceutickom priemysle, kde je sterilita prvoradá.
Žiadne body úniku: Eliminácia prienikov cez stenu potrubia odstraňuje potenciálne únikové cesty – významná bezpečnostná výhoda pri manipulácii s nebezpečnými, toxickými alebo vysokotlakovými kvapalinami.
Minimálna údržba: Ultrazvukové prietokomery nemajú žiadne pohyblivé časti a nie sú ovplyvnené chemikáliami, mastnotou, suspendovanými pevnými látkami alebo kalom v prúde, čo má za následok nižšie náklady na údržbu a dlhšiu životnosť v porovnaní s mechanickými vodomermi.
Aplikácie ultrazvukových prietokomerov
Voda a odpadová voda predstavujú najväčší aplikačný segment pre ultrazvukovú technológiu. Trhová hodnota ultrazvukových prietokomerov v hospodárení s vodou a odpadovými vodami bola v roku 2024 významná, poháňaná rastúcimi obavami o šetrenie vodou a efektívne riadenie zdrojov.
Mestské vodné systémy
Merače času prepravy vynikajú v meraní čistej vody pre:
Distribučné siete: Monitorovanie toku z čističiek do distribučných zón
Fakturačné merače: Meranie spotreby vody v obytných a komerčných priestoroch
Detekcia úniku: Porovnanie prietoku vo viacerých bodoch na identifikáciu systémových strát
Mestské vodovodné a kanalizačné systémy často používajú externe namontované ultrazvukové prietokomery, pretože nie je potrebný prienik potrubia, čo umožňuje inštaláciu na kritickú infraštruktúru bez prerušenia prevádzky.
Čistenie odpadových vôd
Dopplerove merače nachádzajú široké využitie v aplikáciách odpadových vôd:
Meranie vplyvu: Sledovanie toku surovej odpadovej vody vstupujúcej do čistiarní
Riadenie procesov: Monitorovanie prietoku medzi štádiami liečby
Prietok kalu: Meranie hustých kvapalín s obsahom častíc tam, kde iné technológie zlyhávajú
Ultrazvukové merače sú ideálne pre automatizované aplikácie odpadových vôd alebo akýchkoľvek špinavých kvapalín, ktoré sú vodivé alebo na vodnej báze, hoci vo všeobecnosti nebudú fungovať s destilovanou vodou alebo pitnou vodou v Dopplerovom režime. Rozdiel je dôležitý: ultračistej vode chýbajú častice potrebné na meranie Dopplera, čo si vyžaduje technológiu času prechodu.
Aplikácie priemyselných procesov
Okrem vody slúžia ultrazvukové merače rôznym priemyselným odvetviam:
Ropa a plyn
Rastúca produkcia ropného a plynárenského sektora v Ázii a Tichomorí má potenciál zvýšiť dopyt po ultrazvukových prietokomeroch, pričom India oznámila strategickú investíciu vo výške 67 miliárd USD pre plynárenský sektor v priebehu nasledujúcich 5-6 rokov. Aplikácie zahŕňajú:
Prenos plynovodu do úschovy
Meranie ropy vo výrobných zariadeniach
Meranie rafinovaného produktu v distribučných termináloch
Chemické spracovanie
Chemické závody používajú ultrazvukové merače na:
Meranie korozívnej kvapaliny (svorková inštalácia zabraňuje kontaktu snímača)
Dávkové riadenie procesu
Systémy chladiacej vody
HVAC systémy
Automatizácia budov sa čoraz viac spolieha na ultrazvukové meranie pre:
Prietok chladenej vody v chladiacich systémoch
Monitorovanie cirkulácie teplej vody
Meranie energie (BTU) na rozdelenie nákladov
Porovnanie technológií ultrazvukových a elektromagnetických prietokomerov
Zatiaľ čo obe technológie ponúkajú nerušivé meranie prietoku, fungujú na zásadne odlišných princípoch s odlišnými aplikačnými rozsahmi.
Princípy merania
Elektromagnetický prietokomer generuje magnetické pole kolmé na smer prúdenia. Podľa Faradayovho zákona, keď sa vodivá kvapalina pohybuje magnetickým poľom, vytvára elektrický signál úmerný rýchlosti prúdenia. To vyžaduje, aby kvapalina mala minimálnu vodivosť, typicky nad 5 mikrosiemens na centimeter.
Na rozdiel od toho ultrazvukové merače používajú akustické signály a pracujú s akoukoľvek akusticky vodivou tekutinou, vrátane nevodivých kvapalín, ako sú oleje, alkoholy a čistá voda. Najväčší rozdiel medzi ultrazvukovými a elektromagnetickými prietokomermi je v tom, že ultrazvukové prietokomery nevyžadujú na svoju činnosť vodivú kvapalinu a môžu merať aj plyny, hoci sa im menej darí s kvapalinami obsahujúcimi veľa pevných látok alebo bublín.
Kompatibilita s kvapalinami
Elektromagnetické výhody:
Excel s kalmi a obsahom ťažkých pevných látok
Nie je ovplyvnený bublinami alebo strhávaním plynu
Nezávislé od teploty a tlaku
Zaobchádzajte s vysoko viskóznymi kvapalinami
Výhody ultrazvuku:
Meranie nevodivých kvapalín (ropa, čistá voda, plyny)
Práca na akomkoľvek materiáli potrubia (kov, plast, vložka)
Žiadne pohyblivé časti alebo mokré súčasti
Možnosť upnutia pre existujúce systémy
Požiadavky na inštaláciu
Mag merače vyžadujú menej priame potrubie ako ultrazvukové merače – iba jeden priemer proti prúdu a dva po prúde, zatiaľ čo ultrazvukové merače zvyčajne potrebujú 10 proti prúdu a päť po prúde. Elektromagnetické prietokomery sú však často lacnejšie ako ultrazvukové prietokomery v počiatočných nákladoch, hoci ultrazvukové systémy môžu ponúkať nižšie náklady na dlhodobú údržbu.
Inštalácia popruhu na ultrazvukový prietokomer
Správna inštalácia je rozhodujúca pre presný výkon pásky na ultrazvukovom prietokomere. Proces zahŕňa niekoľko kľúčových krokov:
Príprava miesta
Hodnotenie stavu potrubia: Odstráňte vonkajšie nátery, hrdzu alebo vodný kameň z montážnych plôch. Povrch potrubia musí byť čistý, hladký kovový pre optimálne akustické spojenie.
Požiadavky na priame potrubie: Prietokomery často vyžadujú rovné dĺžky potrubia na oboch stranách snímača, aby sa zabezpečili hladké a rovnomerné dráhy toku, pretože turbulentné prúdenie môže spôsobiť šírenie signálu a nepresné merania. Minimálne požiadavky sú zvyčajne 10 priemerov pred a 5 priemerov za ohybmi, ventilmi alebo zmenami priemeru.
Miesto montáže: Vyhnite sa miestam v blízkosti čerpadiel (vibrácie), vzduchových vreciek (interferencia signálu) alebo tam, kde sa potrubie nemusí naplniť.
Montáž prevodníka
Aplikujte akustickú spojku veľkoryso medzi prevodníky a stenu potrubia. Tento gél eliminuje vzduchové medzery, ktoré by bránili prenosu ultrazvuku. Umiestnite prevodníky podľa vypočítanej vzdialenosti merača, ktorá závisí od:
Priemer potrubia a hrúbka steny
Materiál potrubia a rýchlosť zvuku
Druh a teplota kvapaliny
Požadovaná dráha merania (konfigurácia V, W alebo Z)
V-cesta (reflexná) využíva jednu stranu potrubia s odrazom signálu od protiľahlej steny. Z-cesta (priama) umiestňuje prevodníky na opačné strany pre priamy prenos. W-path využíva viacnásobné odrazy pre lepšiu presnosť v menších potrubiach.
Overenie
Po inštalácii overte funkčnosť:
Kontrola sily signálu (zvyčajne 60-90% pre dobré inštalácie)
Potvrdenie indikátorov kvality signálu
Vykonávanie kalibrácie nulového prietoku so zatvorenými ventilmi
Overenie odčítaní podľa známych podmienok prietoku alebo alternatívnych metód merania
Výrobcovia a výber ultrazvukových prietokomerov
Medzi popredných výrobcov ultrazvukových prietokomerov patria General Electric, Emerson Electric Co., Greyline Instruments a Siemens AG spolu so špecializovanými dodávateľmi ako Endress+Hauser, Yokogawa a Badger Meter. Každý výrobca ponúka produktové rady optimalizované pre konkrétne aplikácie.
Kľúčové kritériá výberu
Charakteristika kvapaliny
Čistota: Čas prechodu pre čisté kvapaliny, Doppler pre častice naložené
Vodivosť: Ultrazvuk funguje s akoukoľvek tekutinou; elektromagnetické vyžaduje vodivosť
Teplota a tlak: Overte, či hodnoty merača presahujú podmienky procesu
Viskozita: Kvapaliny s vysokou viskozitou môžu vyžadovať osobitnú pozornosť
Požiadavky na proces
Potreba presnosti: ± 0,5 % pre prevod do úschovy vs. ± 2 % pre monitorovanie
Veľkosť potrubia: od 0,5 palca do niekoľkých metrov
Inštalačné obmedzenia: Priestor pre rovné potrubie, prístupnosť pre montáž pomocou svorky
Obojsmerný tok: Mnoho ultrazvukových meračov zvláda spätný tok
Ekonomické faktory
Počiatočné náklady: Objímka vo všeobecnosti stojí viac ako inline pre malé potrubia
Náklady na inštaláciu: Upínaním sa eliminuje rezanie a zváranie
Údržba: Ultrazvukové merače zvyčajne vyžadujú minimálnu údržbu
Prevádzkové náklady: Žiadne straty tlaku, žiadne pohyblivé diely na výmenu
Bežné problémy a riešenie problémov
Napriek svojej spoľahlivosti môžu mať ultrazvukové merače problémy s výkonom:
Problémy so stratou signálu
Strata signálu môže nastať v dôsledku vzduchových bublín, nečistôt v kvapaline, vibrácií potrubia alebo nesprávnej inštalácie. Symptómy zahŕňajú nepravidelné údaje, indikáciu prietoku pri zastavení prietoku alebo úplné zlyhanie signálu.
Riešenia:
Skontrolujte a znova aplikujte akustickú spojku
Skontrolujte zarovnanie a tesnosť prevodníka
Odstráňte vzduchové bubliny odvzdušnením alebo premiestnením merača
Zabezpečte, aby potrubie bolo plné (inštalácia na nízkych miestach, nie na vysokých miestach)
Degradácia presnosti
Problémy s prevodníkmi, ako sú vzduchové bubliny, nečistoty alebo usadeniny na povrchoch, môžu rušiť ultrazvukový signál, zatiaľ čo externé elektrické zariadenia, blízke stroje alebo elektromagnetické polia môžu narušiť presnosť.
Prostriedky:
Pravidelne čistite čelné plochy prevodníka
Chráňte káble pred elektrickým šumom
Pravidelne kalibrujte, aby ste zohľadnili zmeny teploty a tlaku pomocou snímačov teploty a tlaku spolu s prietokomerom
Skontrolujte vnútro potrubia, či sa na ňom nenahromadil vodný kameň ovplyvňujúci profil prietoku
Chyby inštalácie
Ak je zobrazená hodnota prietoku záporná, zvyčajne to znamená nesprávnu montáž snímača, ktorá si vyžaduje zmeny konfigurácie, overenie smeru prúdenia alebo opravu orientácie montáže snímača.
Bežné chyby pri inštalácii zahŕňajú:
Prevodníky namontované dozadu (pred/po prúde obrátené)
Zadané nesprávne parametre potrubia (priemer, hrúbka steny, materiál)
Nedostatočne rovné potrubie pred/za meračom
Montáž na vložkované rúry bez zohľadnenia vlastností vložky
Budúce trendy a rast trhu
Globálny trh s ultrazvukovými prietokomermi sa v roku 2024 odhaduje na 2,15 miliardy USD a predpokladá sa, že do roku 2034 dosiahne 4,11 miliardy USD, čo predstavuje zložené ročné tempo rastu 6,7 %. Toto rozšírenie ovplyvňuje niekoľko faktorov:
Technologický pokrok: Pokroky, ako je viaccestné meranie, vylepšené spracovanie signálu a bezdrôtové pripojenie výrazne zlepšili presnosť, efektivitu a funkčnosť. Moderné merače poskytujú údaje v reálnom čase na vzdialené monitorovanie a integrujú sa s priemyselnými platformami internetu vecí.
Digitalizácia priemyslu: Výrobné zariadenia čoraz viac vyžadujú inteligentné prístrojové vybavenie, ktoré sa pripája k riadiacim systémom a poskytuje diagnostické údaje. Ultrazvukové merače s protokolmi HART, Modbus alebo Ethernet spĺňajú tieto požiadavky.
Iniciatívy trvalej udržateľnosti: Rastúce obavy z nedostatku vody a znečistenia poháňajú investície do pokročilých riešení vodného hospodárstva vrátane ultrazvukových prietokomerov na efektívne monitorovanie a riadenie zdrojov.
Rast energetického sektora: V roku 2023 vzrástla produkcia ropných kvapalín na približne 34 miliónov barelov ropného ekvivalentu denne, čo bolo spôsobené technologickým pokrokom a vylepšenými metódami ťažby, čím sa zvýšil dopyt po presnom meraní prevodu do úschovy.
Technológia sa naďalej vyvíja s vývojom v algoritmoch spracovania signálu, miniaturizovanej elektronike a vylepšených materiáloch prevodníkov. V auguste 2023 spoločnosť Fuji Electric uviedla na trh FSZ S-Flow, upínací ultrazvukový prietokomer pre malé potrubia a aplikácie na čistú vodu, ktorý sa vyznačuje jednoduchou inštaláciou a integrovanými zobrazovacími funkciami.
Často kladené otázky
Pracujú ultrazvukové prietokomery na všetkých materiáloch potrubia?
Merače času prepravy pracujú na väčšine pevných materiálov vrátane uhlíkovej ocele, nehrdzavejúcej ocele, PVC a CPVC. Kliešťové merače však zvyčajne nebudú fungovať na vložkovaných potrubiach vyrobených z medi, betónu, plastu alebo sklolaminátu, pretože tieto materiály rozptyľujú prenášaný signál alebo tlmia spätný signál. Tvárna liatina a liatina fungujú dobre. Pri vložkovaných potrubiach poskytujú lepšie výsledky inline inštalácie s prevodníkmi namontovanými v otvoroch cez vložku.
Môžu ultrazvukové merače merať obojsmerný prietok?
Áno, väčšina ultrazvukových meračov meria prietok v oboch smeroch. Elektronika rozlišuje časy prechodu alebo posuny frekvencie pred a po prúde, čo umožňuje presné meranie bez ohľadu na smer prúdenia. Táto schopnosť je cenná v aplikáciách s reverzným prietokom, ako sú čerpacie systémy so spätnými ventilmi alebo prílivové vplyvy vo vodných cestách.
Aká je minimálna rýchlosť prúdenia pre presné meranie?
Merače času prechodu zvyčajne merajú prietoky s rýchlosťou 0,1 až 0,3 stopy za sekundu (3 až 9 cm/sekundu), hoci presnosť klesá pri veľmi nízkych rýchlostiach. Presnosť ultrazvukových prietokomerov sa stáva oveľa menej spoľahlivou, keď prietok klesne pod 2 stopy/s v dôsledku vnútorných premenných v potrubí, ktoré môžu posunúť signál prietoku. Pre kritické aplikácie s nízkym prietokom overte, či špecifikácie merača zodpovedajú požadovanému rozsahu rýchlosti.
Ako zmeny teploty ovplyvňujú ultrazvukové meranie?
Teplota ovplyvňuje rýchlosť zvuku v kvapalinách. Ultrazvukové signály sa šíria rýchlejšie v teplejšej tekutine ako v chladnejšej tekutine, čo môže spôsobiť chyby merania. Merače kvality obsahujú teplotné senzory a kompenzačné algoritmy, ktoré sa automaticky prispôsobujú zmenám teploty, pričom zachovávajú presnosť v rámci menovitého teplotného rozsahu. Ak chcete dosiahnuť najlepšie výsledky, nainštalujte snímače teploty a aktivujte funkcie kompenzácie.
Univerzálnosť a spoľahlivosť technológie ultrazvukového merania prietoku z nej robí preferovanú voľbu v rôznych odvetviach od komunálnych vodovodných systémov až po ropné rafinérie. Zatiaľ čo správny výber a inštalácia vyžadujú pozornosť k vlastnostiam tekutín a podmienkam na mieste, neinvazívna povaha a minimálna údržba ultrazvukových meračov poskytuje dlhodobú hodnotu v rôznych aplikáciách.
Pochopenie toho, ako prevodníky premieňajú elektrické signály na mechanické vibrácie, ako sa tieto vibrácie šíria tekutinami pri rýchlostiach ovplyvnených prietokom a ako elektronika interpretuje časové rozdiely alebo frekvenčné posuny, umožňuje lepšie rozhodovanie o výbere merača, inštalácii a riešení problémov. Keďže technológia neustále napreduje s inteligentnejším spracovaním signálov a funkciami pripojenia, ultrazvukové merače budú hrať čoraz ústrednejšiu úlohu pri optimalizácii procesov a správe zdrojov.
